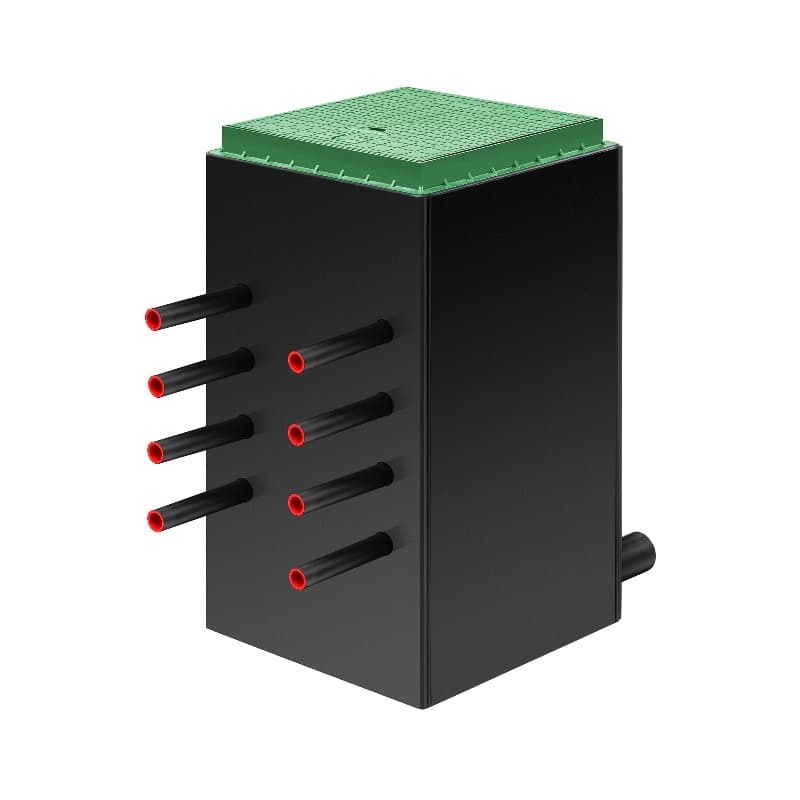

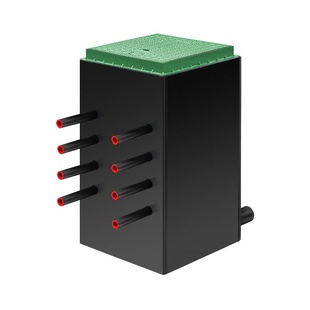

Sběrná jímka PAK MINI (kov/plast)

Najpredávanejšie

Detailný popis Sběrná jímka PAK MINI (kov/plast)

Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách a v ostatních plochách s maximálním zatížením do 200kg. Šachta je určena pro sdružení 2 – 5 okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Standardně je vybavena rozdělovačem a sběračem ve vertikální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.

Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla až 30 kW! V případě objednání jímky ve specifikaci pro 5 okruhů je jímka o 100 mm vyšší (875 mm).

V případě požadavku na změnu rozsahu vyvažovacích armatur nebo změnu barvy poklopu, prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.

TECHNICKÉ PARAMETRY

Počet okruhů	2 - 5
Orientace výstupů	Průběžné / pravé / levé
Materiál šachty	PP
Výška šachty / rozměr základy / průměr šachty	775, resp. 875 mm / 435 x 435 mm
Dimenze výstupů - ZPK/GVS	Ø 32 nebo Ø 40 mm
Dimenze výstupů páteře / volitelný uzávěr DN	Ø 63 / NE
Vodotěsná vůči netlakové vodě	ne
Třída zatížení poklopu	Do 200 kg
Dimenze těla rozdělovače/sběrače	Ø 90 mm
Maximální průtok / max. topný výkon TČ	7,5 m3/h / cca 30 kW
Hmotnost	cca 25-30 kg dle počtu okruhů
Forma dodání	Na paletě

Výstupy ZPK/GVS:

přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min, volitelně možná výměna za armatury s rozsahem 35 – 70 l/min – viz příslušenství
potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování

Výstupy páteřní potrubí:
