Sběrná šachta pro primární okruhy tepelných čerpadel PAK DUO slouží ke sdružení/sjednocení jednotlivých okruhů primární části tepelného čerpadla. Detailné informácie

Produkt ponúkame v nasledujúcich variantoch:

Popis

Vnější Ø potrubí – výstup k vrtům/kolektoru (mm)

Vnější Ø potrubí – výstup páteř (mm)

Orientace vývodů z jímky

Vodotěsnost

Hmotnost (kg)

Cena bez DPH na otázku
Cena s DPH na otázku
 ks
Dostupnosť produktov Skladem do 14 dnů
Kód 03.0044_32

Detailný popis Sběrná jímka PAK DUO 90, 125, 160

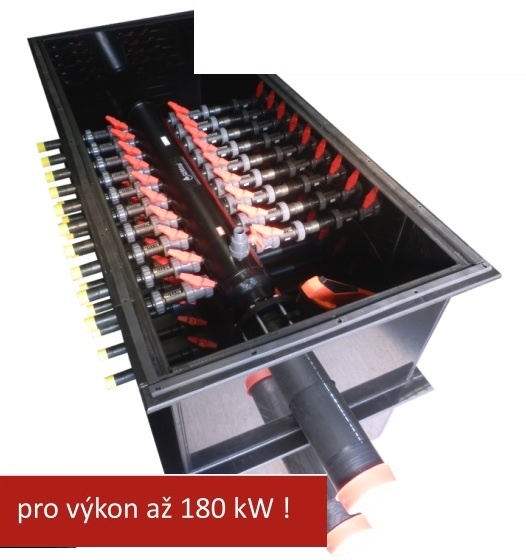

Šachta je určena pro instalaci vně objektu v „zelených“ nepojezdových plochách a v ostatních plochách s maximálním zatížením do 200 kg. Šachta je určena pro sdružení 4 – 12 okruhů (na individuální vyžádání lze zhotovit šachtu, až pro 24 okruhů!) a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Standardně je vybavena rozdělovačem a sběračem v horizontální poloze s celoplastovými průtokoměry, kulovými kohouty a napouštěcími/odvzdušňovacími kohouty.


Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Jímka je určena pro výkon tepelného čerpadla až 120 kW! (na individuální vyžádání lze zhotovit šachtu, na výkon tepelného čerpadla až 200 kW!).

V případě požadavku na změnu rozsahu vyvažovacích armatur, jinou dimenzi výstupu na páteřní vedení nebo uzavírání výstupu na páteřní vedení, prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.

Jsme schopni nabídnout i jiná, specifická řešení, např. nerovnoměrné rozdělení výstupů, změnu dimenze těla rozdělovače/sběrače pro větší průtok, větší množství okruhů, než je ve standardní nabídce apod. Pro zjištění ceny a dostupnosti atypického řešení nás prosím kontaktujte.

TECHNICKÉ PARAMETRY

Počet okruhů

4 – 12 (až 24)

Orientace výstupů

DUO

Materiál šachty

PP

Výška šachty / rozměr základy / průměr šachty

1000 mm / dle počtu okruhů

Dimenze výstupů - ZPK/GVS

Ø 32 nebo Ø 40 mm

Dimenze výstupů páteře / volitelný uzávěr DN

Ø 63 – Ø125 (až Ø160) / ANO (DN50-DN150)

Vodotěsná vůči netlakové vodě

ne

Třída zatížení poklopu

Do 200 kg

Dimenze těla rozdělovače/sběrače

Ø 90 – 125 mm (až  Ø 160 mm)

Maximální průtok / max. topný výkon TČ

29,5 m3/h (až 48,5 m3/h) / cca 120 kW (až cca 200 kW)

Hmotnost

cca 54-70 kg dle počtu okruhů

Forma dodání

Na paletě

*v závorkách atypické řešení na individuální poptání

Výstupy ZPK/GVS:

  • přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
  • zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min, volitelně možná výměna
    za armatury s rozsahem 35 – 70 l/min – viz příslušenství
  • potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování


Výstupy páteřní potrubí:

  • potrubí ⌀63-125 (až ⌀160), doporučené připojení pomocí elektrosvařování

Na rozdělovači i sběrači je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit
