Rozdeľovač a zberač BASIC SET

Detailný popis Rozdeľovač a zberač BASIC SET

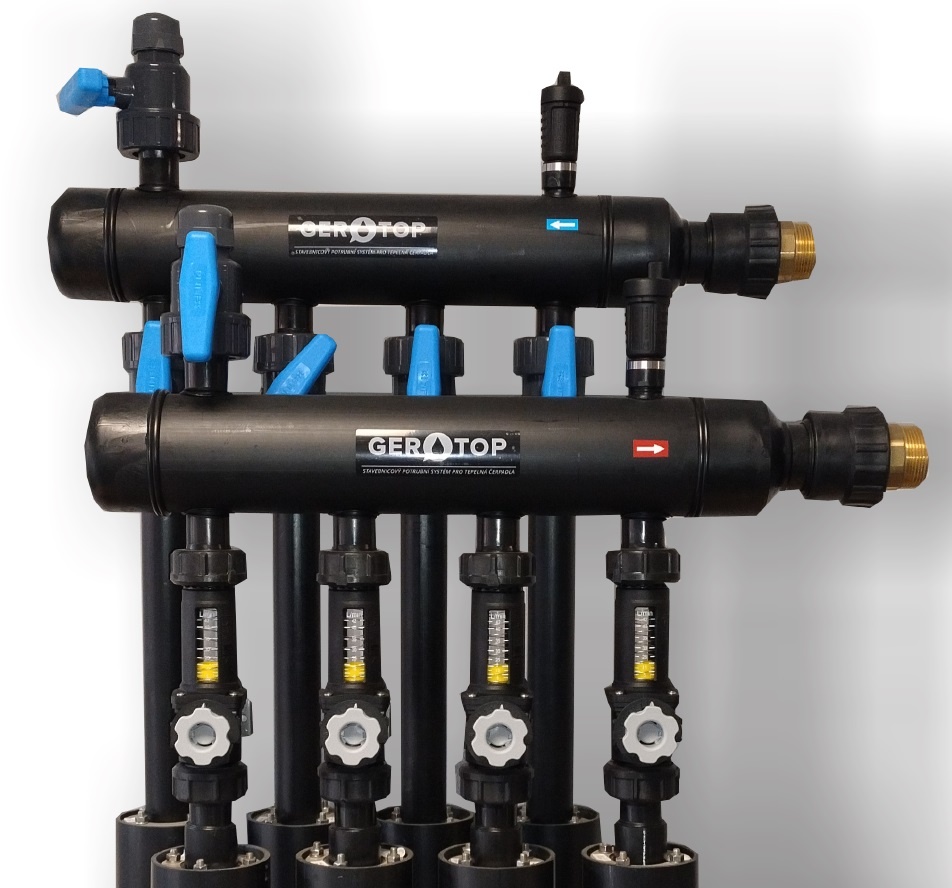

Rozdělovač a sběrač pro menší aplikace, je určen primárně pro interiérové použití. Standardně je určený pro 2 – 10 okruhů okruhů a to jak pro zemní plošné kolektory (ZPK), tak pro geotermální vrty (GVS), případně pro další aplikace. Je vybaven celoplastovými průtokoměry, kulovými kohouty, napouštěcími/odvzdušňovacími kohouty a ukončen pomocí přechodu na vnější závit 6/4“ z mosazi.

Celoplastové armatury se nerosí, nedegradují a zajišťují dlouhou životnost a funkčnost zařízení. Rozdělovač a sběrač je určen pro výkon tepelného čerpadla až 30 kW!

V případě požadavku na změnu rozsahu vyvažovacích armatur, uzavírání páteřního vedení nebo změnu dimenze výstupního páteřního vedení, prosím vyberte vhodnou položku ve volbě „příslušenství“ níže.

Jsme schopni nabídnout i jiná, specifická řešení, změnu dimenze R/S v případě vyšších průtoků, jiné osové rozteče, apod. Pro zjištění ceny a dostupnosti atypického řešení nás prosím kontaktujte.

TECHNICKÉ PARAMETRY:

Výstupy ZPK/GVS:

• přívod - PVC kulové kohouty DN25 pro plné uzavření okruhu
• zpátečka – celoplastový regulační ventil s možností úplného uzavření vč. celoplastového průtokoměru DN25 s rozsahem 5-42 l/min, volitelně možná výměna za armatury s rozsahem 35 – 70 l/min – viz příslušenství
• potrubí ⌀32 nebo ⌀40 , doporučené připojení pomocí elektrosvařování

Výstupy páteřní potrubí:

• Vnější závit 6/4“ (mosaz)

Na rozdělovači i sběrači je osazen plnící a odvzdušňovací kohout PVC 1“ vnější závit

Vrácení Rezdělovače a sběrače do 14 dnů bez udání důvodu je po předchozí dohodě možné pouze s uhrazeným storno-polatkem 30% z ceny zboží.

Súbory k stiahnutiu

• Produktový manuál
