Koaxiální sonda Ø 63 mm / PN 10

Koaxiální sonda  Ø 63 mm / PN 10

Koaxiální sonda GEROtherm®-Koax je doplňkem k osvědčené dvojité U sondě na využití zemního tepla. Dvěma do sebe zasunutými trubkami Ø 63 mm a Ø 40 mm vzniká jednoduchá koaxiální sonda. Kapalina protéká meziprostorem dolů a vnitřním potrubím nahoru.  Přitom se kapalina při otopném provozu zahřívá a resp. při provozu chlazení se ochlazuje. Detailné informácie

Produkt ponúkame v nasledujúcich variantoch:

Délka (m)

Vnější Ø (mm)

Výška (mm)

Hmotnost (kg)

Cena bez DPH na otázku
Cena s DPH na otázku
 ks
Dostupnosť produktov Skladom
Kód 072.63020

Detailný popis Koaxiální sonda Ø 63 mm / PN 10

Dimenzování
Výkon koaxiální sondy s rozměry Ø 63 / Ø 40 mm odpovídá jedné dvojité U sondě Ø 32 mm. Tím je dána také integrace do známého a osvědčeného systému GEROtherm®. Stupeň odolnosti tlaku je pro vnější potrubí PN 10, resp. SDR 17. Tím je pevnost potrubí vůči SDR 11 menší a montážjednodušší.

Oblast použití
Koaxiální potrubí GEROtherm®-Koax se může použít místo dvojité U sondy Ø 32 do 50 m. Vhodné použití se ukázalo při metodě provedení šikmého vrtu.

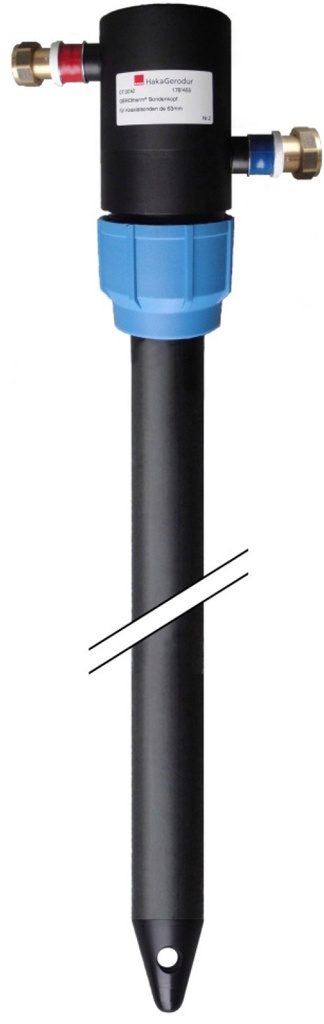

Konstrukce

  1. Kompaktní zhlaví sondy s připojením pro přívod a odvod z materiálu PE 100. Připojení s převlečnými maticemi s plochým těsněním 1“ pro připojení na rozdělovač / sběrač.
  2. Šroubový svorkový spoj pro koaxiální potrubí.
  3. Koaxiální potrubí s vnějším potrubím Ø 63 mm z PE 100-RC a vnitřním potrubím Ø 40 mm z PE 100.
  4. Délky: 20, 30, 40 a 50 m  stabilní pata o délce cca. 200 mm a o stejném průměru jakovnější potrubí.
  5. Oko pro připevnění závaží nebo jiných tažných přípravků.

CERTIFIKÁT SKZ (pdf)

Rozměry, forma dodání
Jednotka balení: na paletě (150 cm x 150 cm) je 10 ks, vnitřní potrubí Ø 40 mm je jako role spolu s vnějším potrubím Ø 63 mm na stejné paletě.
